　　建筑施工工作分類

　　網絡圖中最基本的元素就是工作，有時也稱工序。表示工程項目的工作有以下幾種：實工作、虛工作、組工作、里程碑(工作)、輔助工作及掛起工作。正確地理解并運用它們將有助于我們編制出符合實際的合理的工程網絡計劃。以下將分別介紹它們的含義和使用方法。

　　1、實工作

　　實工作是最一般、最平常的工作。一般地說，任何需要一定的時間和資源才能實現的工作都可以稱為實工作。

　　實工作界面

　　2、虛工作

　　虛工作不是實際意義上的工作，而是一種邏輯連線，它表示某些工序間的邏輯關系(如圖1-2)。

　　虛工作是怎樣產生的呢?

　　例如我們要建立工作“布套1備料”和“布套2備料”之間的關系，即布套2備料的緊前工作為布套1備料與布套2設計。若要求在布套1備料與布套2設計做完之后才能做布套2備料。此時就要通過邏輯連線──虛工作來表示，如圖中虛線所示。虛工作體現了一種邏輯關系。并不是實際的工作。在實際應用中，如果能用其他方法表達清楚邏輯關系，應盡量不使用虛工作。

　　虛工作

　　3、 組工作

　　4、里程碑

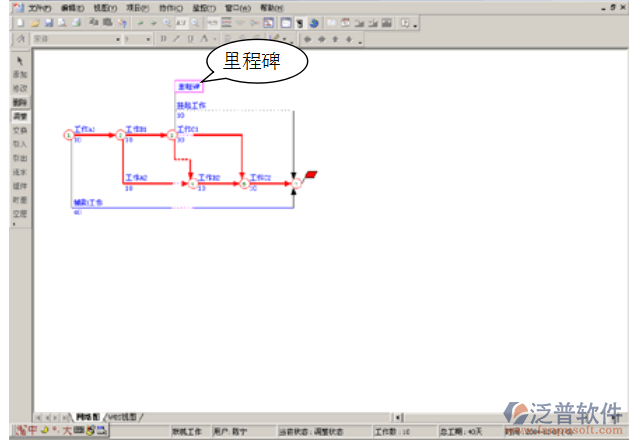

　　在網絡計劃中里程碑是確立某一階段或某些工作開始或結束的時間目標(如圖1-3)。里程碑的本質是控制點，它分為輸入控制點和輸出控制點，在多個網絡計劃聯合控制中起著橋梁作用，尤其有利于計算機網絡上的操作。

　　建立里程碑同添加工作一樣，只是在工作信息卡中將工作類型選為“里程碑”即可。里程碑的一個特殊用途是：用它可以在任意位置給網絡圖添加簡單的說明。

　　里程碑

　　5、輔助工作

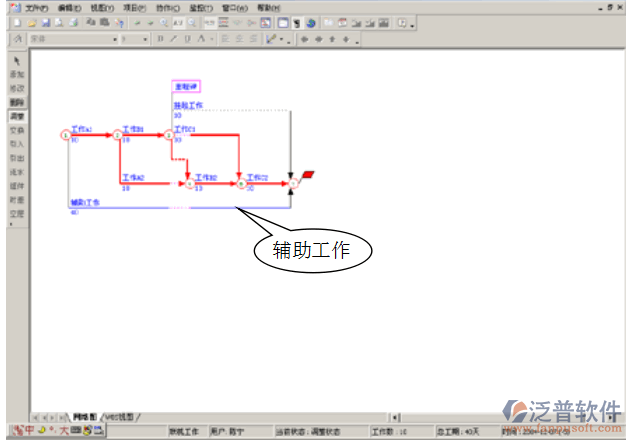

　　在很多時候，我們會遇到這樣一些實工作，它們可能與主工序時間相同，但卻又不是關鍵工作(如圖1-4)。例如宣傳、思想工作、伙食工作，它們都是實工作，但其工期卻由其他實工作的工期來定，隨它們的工期延長而延長、縮短而縮短。它們卻永遠不能成為關鍵工作。這樣的工作就稱為輔助工作。

　　如圖中將安全宣傳工作設為輔助工作，雖然時間不變，但它再也不是關鍵線路了。

　　★需要強調的是：輔助工作均是作為其他工作的“伴侶”出現的。其工期由它所相伴工作的前后端點來確定。利用輔助工作還能解決一些特殊工作關系的描述，參見輔助工作的使用技巧。

　　輔助工作

　　6、掛起工作

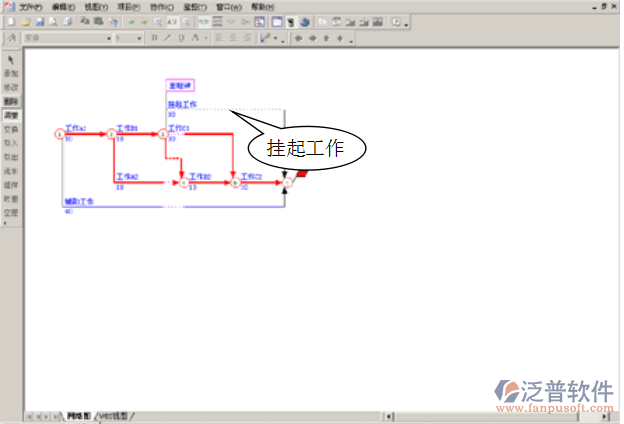

　　掛起工作是另一種特殊的工作，需要時間消耗而不需要資源消耗(如圖1-5)。它被用來表示某項工作在指定時間段內不能實施而處于等待狀態。

　　當施工中出現如水泥養護、或者遇到暴雨等糟糕的天氣情況時，某項工作可能需要等待或間歇一段時間，待條件允許再繼續實施。此時就需要要用掛起工作來解決。掛起工作的創建與其他工作類似，即簡單地在添加或修改時，將工作信息卡中的工作類型選為“掛起工作”即可。表示方法如上圖所示。

　　用掛起工作除了可以表示工作等待或間隙外，與組件工作結合使用還可以解決搭接問題。

　　掛起工作
