工程圖紙會審流程
視頻比較大，請耐心等待5秒，下載視頻
圖紙會審流程
圖紙會審是指工程各參建單位(建設單位、監理單位、施工單位、各種設備廠家)在收到設計院施工圖設計文件后，對圖紙進行全面細致的熟悉，審查出施工圖中存在的問題及不合理情況并提交設計院進行處理的一項重要活動。圖紙會審由建設單位負責組織并記錄(也可請監理單位代為組織)。通過圖紙會審可以使各參建單位特別是施工單位熟悉設計圖紙、領會設計意圖、掌握工程特點及難點，找出需要解決的技術難題并擬定解決方案，從而將因設計缺陷而存在的問題消滅在施工之前。
注：設計流程確認后自動發起圖紙會審流程到工程部項目主管。

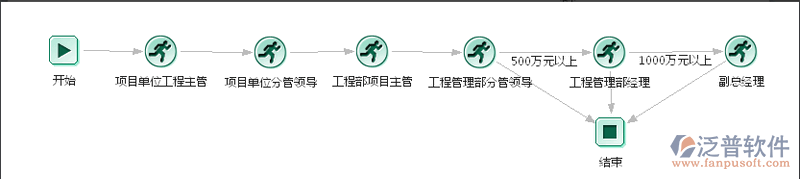

流程圖：

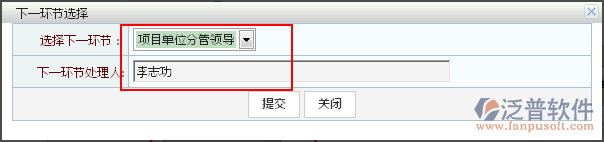

1、 項目單位工程主管環節：錄入項目單位審圖時間及上傳圖紙會審紀要附件。提交時有由于之前已確認過項目單位分管領導，所以項目單位分管領導環節處理人系統將默認為之前已配置人員。
2、 項目單位分管領導審核環節：審核圖紙會審紀要是否有誤，無誤提交到工程部主管處。

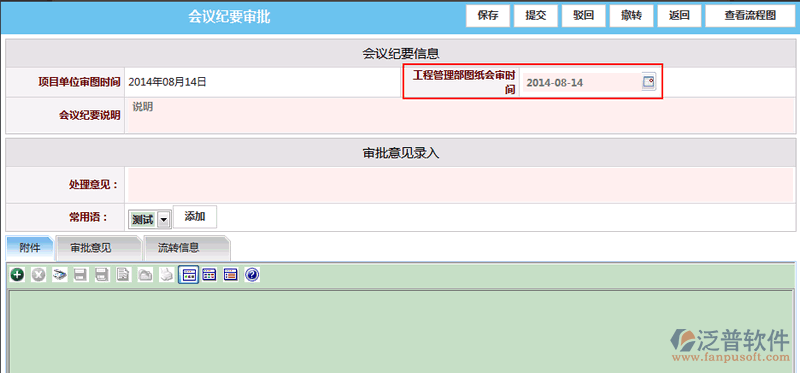

3、 工程部項目主管環節：錄入工程部圖紙會審時間并上傳圖紙會審紀要。
4、 工程部分管領導審批環節：審批會議紀要是否有誤，提交時判斷500萬元以上的工程提交到工程部經理審批，500萬元以下工程直接結束。
5、 工程部經理審批環節：審批會議紀要是否有誤，提交時判斷1000萬元以上的工程提交到副總經理審批，1000萬元以下工程直接結束。
