　　橫道圖編輯操作

　　設置繪圖方式為橫道顯示格式。以上幾種圖形顯示模式自動轉換，可以做出網絡圖后自動生成其它幾種模式(由橫道圖無法直接生成網絡圖，因為橫道圖沒有網絡圖的邏輯關系，無法先做橫道圖而自動轉為其它模式)如圖：

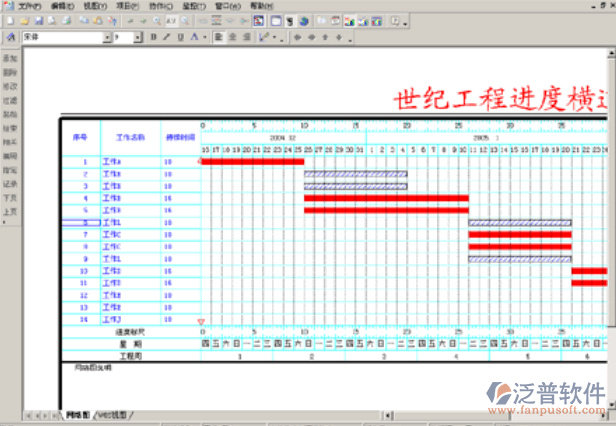

　　橫道圖界面

　　可以在圖形上要設置的部分點鼠標右鍵，出現對話框進行設置。

　　設置界面

　　對橫道圖可進行各種設置。

　　通過對話框可對各項內容進行設置。對橫道條可用鼠標直接操作，當光標捕捉到橫道條時，光標可有三種手型狀態：

　　(1) 位于工作條的中部。

　　(2) 位于工作條左端。

　　(3) 位于工作條右端。

　　當光標為(1)時按左鍵拖動可調整橫道條的開始與結束時間位置;

　　當光標(3)時按左鍵向左右拖動可調整橫道條結束時間位置同時持續時間被調整，光標(2)亦如此。

　　當需要調整開始或結束時間時，可以如參照以上介紹，出現光標(2)或(3)時拖動鼠標，會出現如下圖所示的畫面：

　　調整對話框

　　在圖中會顯示出詳細的時間變化，包括開始時間、結束時間以及持續時間。此卡片在網絡圖中調整時同樣會出現，可參考有關內容。

　　橫道編輯條有12項操作內容，點橫道編輯條按鈕直接操作橫道圖內容。

　　(1)空閑狀態 ;

　　(2)添加命令【添加】：

　　可添加插入工作，但插入的工作只能是并行工作，對于需要插入帶邏輯關系的工作時，應轉到時標網絡圖狀態下進行添加。

　　(3)刪除命令【刪除】：

　　刪除光標位置的工作。當需要刪除某個工作時，首先將工作選中，然后點擊“刪除”項。

　　(4)修改命令【修改】：

　　修改光標位置的工作。當需要修改某項工作時，首先將工作選中，然后點擊“修改”項。

　　(5)過濾命令【過濾】：

　　可過濾顯示各種工作，可以按某種條件，如實工作、關鍵路線等將其工作過濾出來。尤其下發給施工人員使用時，可以將過濾條件設為“實工作”，即將實際需要施工的工作名稱、起始時間與持續時間給定的信息過濾出來。

　　過濾界面

　　(6)起始排序命令【起始】：

　　按開始結束排序。即按開始時間的先后進行排序，為自動排序。

　　(7)結束排序命令【結束】：

　　按結束時間排序。

　　(8)相關排序命令【相關】：

　　按相關關系排序。即按相關的邏輯關系進行排序。

　　(9)指定編碼優先級【編碼】：

　　指定編碼排序優先級別。共設置了十五個優先級，用此方法可以進行手工排序。

　　編碼界面

　　(10)記錄當前結果或恢復上次記錄【記錄】

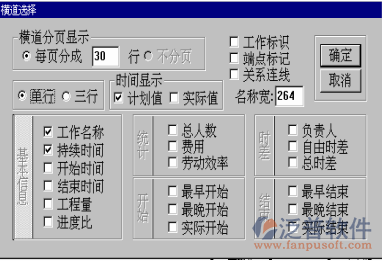

　　記錄界面

　　(11)顯示下頁命令【下頁】

　　按此按鈕可顯示下頁內容。

　　(12)顯示上頁命令【上頁】

　　按此按鈕可顯示上頁內容。
