 　　城建檔案管理系統軟件的設計

　　一、 工程部檔案管理軟件總體方案設計

　　1、設計原則

　　從資源服務和業務管理的宗旨出發，根據各種檔案的管理規則，充分利用計 算機相關理論和技術知識，設計和實現操作簡便、便于管理、性能穩定的檔案管 理系統，為用戶提供便捷、高效、穩定的檔案信息利用途徑，為檔案管理和監察 部門提供快速、準確、強大的監督管理工具

　　(1)先進性原則  采用目前主流的技術和架構，利用目前相對發展成熟的、先進的體系結構、 系統平臺和開發技術。

　　(2)開放性原則  一個良好的軟件系統，其在系統軟件和硬件上都應該具有良好的開放性，其 軟件和硬件都應該支持與外部系統的標準接口，并且應該支持跨平臺操作

　　(3)標準性 系統采用的規范和標準應符合相關國家、行業的規范和檔案標準要求。

　　(4)可靠性原則  良好的軟件系統應該具有極高的可靠性和良好的容錯性能，這要求在系統設 計階段就要考慮系統運行環境、安全保證、數據存儲和傳輸方式、數據備份方式、 災難恢復計劃等因素，以確保系統能夠為用戶提供不間斷的服務

　　(5)安全性原則  良好的軟件系統必須在安全管理方面有所側重和表現，應該在系統的發布管 理、數據的存取等方面有相對應的安全機制和應急策略。

　　(6)擴展性原則  良好的軟件系統，在設計時應該要考慮系統在軟件、硬件上的可擴展性要求。 只有這樣，系統才能夠滿足隨著業務不斷發展而不斷增加的用戶需求和系統性能 需求。 在數字化檔案建設不斷深入的大背景下，為了滿足不斷發展的檔案管理的需 求，本系統在設計階段充分考慮了今后的持續擴展問題，為此，已經預留了各種 程序接口和數據接口，同時也采用了更易于系統間數據交互和關聯操作的相關計 算機技術，以此保障今后系統在性能升級時能夠?qū)崿F(xiàn)平穩遷移，同時也易于修改調整。系統的擴展性設計，是滿足今后業務發展需求和用戶使用需求的基礎。

　　(7)成熟性原則   充分考慮業務發展的成熟性，以保證系統在業務處理操作上的成熟性。在本 系統中，要充分考慮電子檔案的收集、整理、存儲、查詢、借閱、發布等所有管 理環節，使電子檔案的各項管理能夠完整集成在一個系統中。

　　(8)易用性原則   良好的軟件系統應該為用戶提供友好的操作界面，對于本系統，應該充分考 慮檔案和資源管理人員的工作習慣，以此作為界面設計的出發點，最終保證檔案 管理人員能夠更加便捷地使用本系統。

　　(9)可維護性原則   良好的軟件系統應該充分考慮系統的可維護性。隨著軟件系統的持續運行， 系統業務流程和操作方式的調整變更往往在所難免，因此系統應該能夠保證在一 定程度內數據結構、操作界面等方面的調整變更不會影響系統的體系結構。這 就要求系統在設計階段就要充分考慮系統后期維護階段可能出現的變化。

　　2、技術路線

　　本項目的開發采用基于 UML 的需求分析方法，采用 Rational Rose 需求分析工 具;開發工具采用 C#開發，系統的負載測試采用采取企業標準級負載測試工具 LoadRunner;系統功能的測試采用黑盒法和白盒法相結合的方法進行測試。 本方案以關系型數據庫為檔案信息存儲平臺;以專業的全文多媒體數據庫內 容管理為數據處理平臺;以 XML 作為檔案交換的標準;采用成熟的主流技術和產 品來構建檔案管理系統，核心的技術包括：檔案管理平臺技術，瀏覽器處理技術， 視圖技術，OCR(Optical Character Recognition，光學字符識別)技術，全文檢索 技術，圖像處理技術，數據轉換技術、全文數據庫加密技術，XML 技術，數據加 密技術等。

　　二、工程部基建檔案管理軟件邏輯架構設計

　　1、系統邏輯架構

　　系統邏輯架構主要包括系統的物理層、數據層、中間層、表現層、標準規范 接口以及安全控制等內容。

　　檔案管理系統采用可靈活配置的多層架構;其平臺以公共組件為核心，采用 公共組件與業務組件相互結合的方式提供面向角色的服務;采用網絡控制、用戶 授權、安全加密等多種安全控制手段對各個層次的管理進行安全控制;系統同時 提供標準化接口和定制接口，以滿足本系統與外部其他系統通信的需要，保證系 統的可擴展性。

　　整個系統從下到上有 4 層結構，分別是：物理層、數據層、應用層(中間層)、 應用表示層。其中： 物理層：是整個檔案管理系統的基礎平臺，這一層主要包括支持系統運行的 硬件設備，例如各種存儲設備、服務器設備和網絡設備等。物理層是整個檔案管 理系統的構建基石。

　　數據層：數據層是檔案管理系統的軟件支撐平臺，它為系統的正常運行提供 軟件環境的支持，如操作系統支持、數據庫管理支持等，這一層提供了系統的運 行平臺和操作平臺。

　　應用層(中間層)：這一層是檔案管理系統的核心層，是檔案管理業務邏輯的 具體實現層，就是在這一層，檔案管理系統的各項功能得以實現，例如權限控制、 文檔收集、文檔整編等。

　　應用表示層：這一層是檔案管理系統的表示層，其主要功能是實現用戶與檔 案管理系統相交互，在這一層上，系統主要提供檔案信息收集、檔案信息管理和 檔案信息查詢服務這三部分內容。

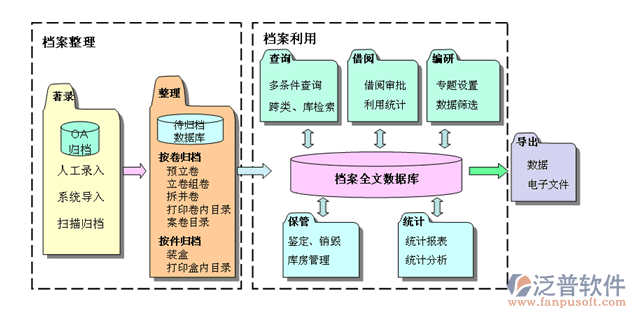

　　2、系統數據流模型

　　通過分析成都地鐵公司的檔案數據可以得出，其電子檔案數據由兩部分構成： 即檔案目錄信息和電子原文信息。其中檔案目錄信息是一種結構化信息，是可以 映射到關系型數據庫中的，因此它適合存儲在數據庫中，用于檢索和更新;而電 子原文信息則是指成都地鐵建設工程檔案相關的所有電子文件，這些電子原文幾 乎涵蓋了目前已經的所有文件類型，包括文本文件、圖像文件、影音文件等。很 明顯如果將這些文件都存儲在數據庫中，那么系統的性能是無法保障的，因此本 系統的電子原文文件將被存儲在指定的文件服務器上。檔案目錄信息和電子原文 信息將通過指針進行關聯
