如何查看流程圖

　　發起流程之前，如不知道流程是怎么走的，可先查看流程圖，本章介紹如何查看流程圖。

　　單擊工作流程——>新建工作

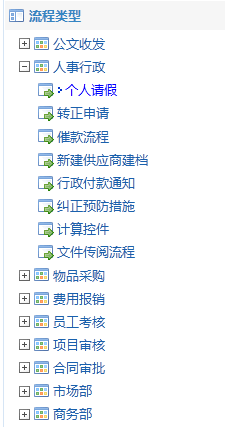

　　在右側流程類型中，找到要發起的流程，單擊流程名稱。如下圖：發起請假流程，單擊流程名稱“個人請假”。

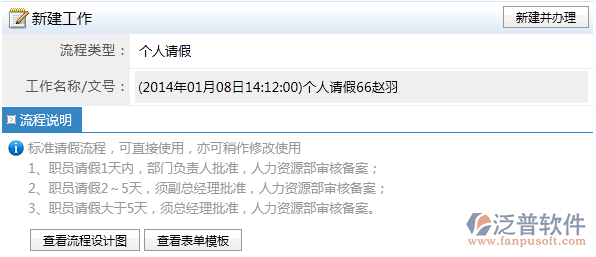

　　如下圖，在頁面的右側可以看到關于“個人請假”流程的流程說明，可查看流程表單、查看流程圖。如要辦理發起流程，單擊右上角的“新建并辦理”按鈕發起流程。

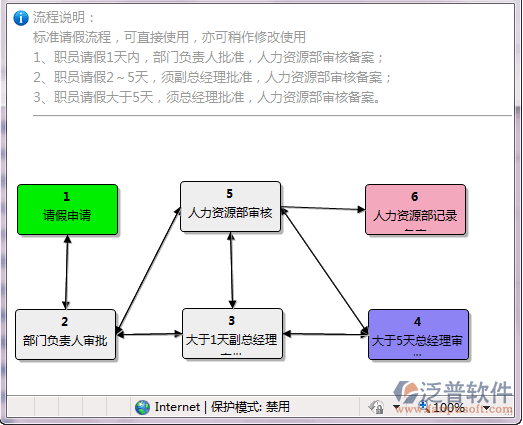

　　如不清楚流程是按怎樣的規則進行的，可查看流程圖，在流程圖中可以看到流程的流程圖及流程的說明?？梢越Y(jié)合流程圖和流程說明查看流程是按怎樣的規則進行的。單擊“查看流程設計圖”按鈕查看流程圖，如下圖。

　　一、申請?zhí)鞌?shù)為1天、大于1天小于等于5天、大于5天各是怎么走的

　　1天內的請假申請：由上面的流程圖可以看出，請假天數為一天內的部門負責人就可以處理了，無需經過副總經理和經理，所以一天內的流程是這樣走的：請假申請 <——> 部門負責人審批 <——> 人力資源部審核 ——> 人力資源部記錄備案。

　　大于1天小于5天的請假：請假天數為2—5天的請假副總經理可以處理，無需經過總經理，所以2—5天的請假申請是這樣走的：請假申請 <——> 部門負責人審批 <——> 副總經理 <——> 人力資源部審核 ——> 人力資源部記錄備案。

　　大于5天的請假：請假天數大于5天時要經由總經理處理，所以大于5天的請假時這樣走的：請假申請 <——> 部門負責人審批 <——> 副總經理 <——> 總經理 <——> 人力資源部審核 ——> 人力資源部記錄備案。

　　注：“<——>”為雙向，向右表示進入流程的下一步，向左表示回退到前一步。

　　二、每個節點是如何轉交的

　　1、請假申請

　　“請假申請”可以轉交“部門負責人”節點。

　　2、部門負責人(部門負責人可處理小于一天的請假):

　　“部門負責人”節點可以轉交給“副總經理”(請假天數大于1天小于等于5天)、“人力資源部”(請假天數小于一天)、“請假申請”(部門負責人審核不通過)。

　　3、副總經理(副總經理可處理大于1天小于5天的請假):

　　“副總經理”可以轉交給“人力資源部”(同意請假)、“總經理”(請假天數大于5天)、“部門負責人”(不同意請假)。

　　4、總經理(總經理處理大于5天的請假):

　　“總經理”可以轉交給“人力資源部”(同意請假申請)、“副總經理”(不同意請假申請)。

　　5、人力資源部(審核)：

　　“人力資源部”可以轉交給“部門負責人”(1天內的請假審核不通過)、“副總經理”(大于1天小于等于5天的請假審核不通過)、“總經理”(大于5天的請假審核不通過)、“人力資源部備案”(審核通過)。
