 　　監視中央空調設備的用電量，產冷量，進行除法就可以得到能效比。

　　一、節電率及投資效益分析

　　(1)節電率分析 a.冷水機組在正常運行情況下，可節能5～15%左右; b.冷凍系統在正常運行情況下，可節能15～35%左右; c.冷卻系統在正常運行情況下，可節能15～35%左右; 一般整體節電率為28% (2)投資效益分析(珠海某案例介紹) a.中央空調全年運行365天，每天運行按24小時計算,年耗電 1891585度，節電率25%以上; b.年節約電費合計:1891585度 ×25% × 0.8元/度=37.83萬元 c.設備投資費用:30.2萬元; d.投資回收期:30.2萬元/37.83萬元=9.5個月 ;

　　二、中央空調安裝系統簡介

　　中央空調安裝系統是集工業計算機控制技術、模糊控制技術、系統集成技術、現場總線控制技術和智能驅動技術為一體的閉環自動控制系統，實現了對中央空調冷凍水系統、冷卻水系統及冷卻塔風機系統的變流量智能控制?？茖W(xué)地實現了中央空調的供冷量隨末端負荷需求量變化而變化。在保障末端舒適度的前提下，最大限度地減少了空調系統的能源浪費，達到最佳節能的目的。

　　系統運用全新的方案解決思路，不僅對中央空調各系統進行全面控制，而且采用了軟件與硬件給合及系統集成技術，將各個控制系統在物理、邏輯和功能上互聯一體，實現了他們之間的數據共享、運行監控、故障報警及各種節能仿真計算等功能。

　　 三、中央空調安裝系統組成結構

　　1) 冷水機組數據控制

　　主要包括冷凍水進出水溫度、冷卻水進出水溫度、蒸發壓力、冷凝壓力、主機電流、主機負荷率等主要參數的監控。

　　大多數的空調主機均具有開放的網絡通信接口，可通過其數據通訊協議直接獲取機組運行各種參數，并實現遠程控制(如開利19XR型空調主機就可以用PICⅡICVC控制系統與空調網絡CCN接口進行集中群控) ;

　　沒有PC接口或未知設備數據通訊協議，則通過溫度傳感器、壓力傳感器、電量傳感器等變送元件實現各監測參數的模擬量化，并由數據采集卡或數據采集模塊將其轉換為數字信號，通過數據網絡與工作站計算機實現數據通訊。

　　2) 冷水機組節能控制

　　中央空調主機是整個空調系統中的用電大戶，其耗電比例占整個系統中的60~70%甚至更多，對空調主機的控制和管理成為本節能管理系統的首要任務。

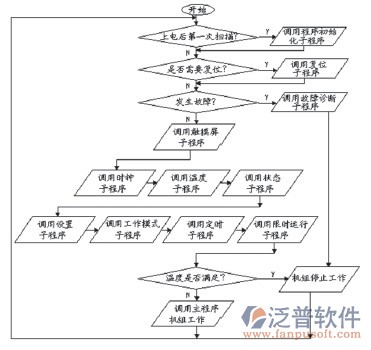

　　具體控制策略是：上位機根據下位機(現場智控子站)送來的相關工況參量，分析計算出系統實時的需冷量，從而決定主機的開機臺數并指令下位機執行。假設，當一臺主機的制冷量不夠時，自動增加投入第二臺;相反，當一臺主機制冷量已能滿足要求時，則自動停止一臺主機;當一臺主機不夠而二臺又有多，或是一臺主機都有多時，則一臺主機以變頻運行調節制冷量。這樣便能有效解決主機系統因大馬拉小車情況而造成的具大能源浪費。

　　3) 水系統管理與控制

　　冷凍/冷卻循環水系統的運行主要依據上位機計算結果決定流量的增減。水泵運行的頻率及數量均由上位機計算妥當，并以通信方式指令下位機執行。當上位機指令需要減少流量時，系統會按其指令減小變頻器的輸出頻率或減少水泵運行數量，但泵的速度減少時，考慮能夠保證冷凍循環水在管網中的順暢流動，因此，設定了一個對應的泵的轉速低限(變頻器輸出頻率低限)，在此速度下變頻器的輸出頻率將不再降低;相反，當上位機批令需要增加相關流量時，系統根據指令來增加水泵的運行頻率及增加水泵的運行數量。

　　4) 數據采集和控制

　　控制系統的所有監控參數，都是由數據采集模塊或數據采集卡來完成的，通過RS-485通信網絡實現計算機工作站向空調系統各個部分進行同步控制;

　　數據計算及控制功能由HY-AIM計算機中央控制站完成。

　　5) 中央控制站

　　中央控制站(上位機)是整個節能管理系統的核心部分。控制及管理軟件采用本公司自主研發的節能及控制管理軟件平臺。該軟件主要考慮空調主機最佳能效來調控中央空調系統主機及輔機設備，在保障系統安全和滿足制冷需求的前提下力求節能降耗。監控畫面主要完成：冷凍循環水泵進出口壓力值和溫度值、冷卻循環水進出口壓力和溫度設定值、冷卻塔進出水溫度值，設備運行狀態監視、工藝過程參數(溫度、壓力的測量值)的實時記錄與顯示、報警記錄與歷史數據記錄、計劃任務的制訂、報表生成管理與數據日志打印、數據及能耗分析等功能。

　　6) 送風與閥門系統的管理和控制

　　風系統主要是有風柜、空氣處理機組、風機盤管等設備構成，依據空調區域負荷變化時間序列，遠程控制風柜各個風機的啟停實現有級調節送風量，也可變頻調節空氣處理機組實現送風量的無級調節，根據室內CO2濃度控制系統新風量。

　　比例調節閥及電動閥接受智控子站輸出的DC4～20mA標準模擬量信號完成對應的開度變化，達到連續調節管道開度，就能有效調節各區域的冷量平衡又能達到節約電能的目的。

　　7)通信網絡系統

　　所有的數據采集信號由串口通訊(R232、R485、R422等)網路接入計算機工作站，工作站獨立完成空調系統數據采集、后臺數據分析與數學模型尋優、遠程控制等工作

　　8) 操作員與工程師工作站

　　智能控制系統和中央空調系統的操作全部可以在辦公桌面來實現，同時實時的數據可以進行分析和統計
