 　　弱電工程三維繪圖軟件是專為弱電系統設計、施工及維護而開發的專業繪圖工具。這類軟件通常具備強大的三維建模能力，能夠精確構建弱電系統的空間布局、設備安裝位置及線路走向。它們不僅提供豐富的圖形庫和符號庫，還支持自定義圖形和符號，以滿足不同項目的個性化需求。同時，這些軟件還具備智能布線、碰撞檢測等功能，有助于提升設計效率和準確性。

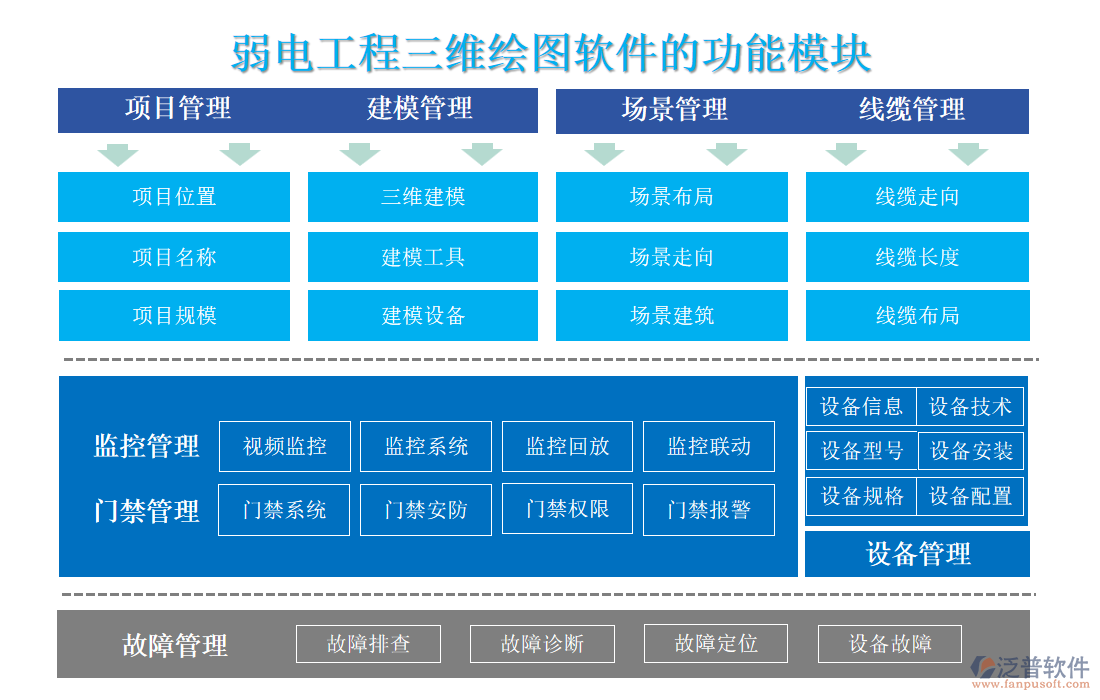

　　♦弱電工程三維繪圖軟件在弱電系統設計、施工及維護過程中扮演著至關重要的角色

　　一、布局管理

　　1.空間規劃：該模塊允許用戶根據建筑物的實際尺寸和結構，在三維環境中進行弱電系統的空間布局規劃。用戶可以調整設備位置、優化線路走向，以確保系統的合理性和高效性。

　　2.環境模擬：通過模擬不同場景下的光照、通風等環境因素，布局管理模塊能夠幫助用戶評估設計方案在實際應用中的效果，為后續的調整和優化提供依據。

　　二、建模管理

　　1.三維建模：該模塊支持用戶根據實際需求，創建弱電系統中各種設備的三維模型。這些模型不僅包括設備的外形尺寸，還可以包含設備的內部結構、接口位置等詳細信息。

　　2.模型管理：軟件通常配備有豐富的模型庫，用戶可以直接從庫中選擇所需模型進行使用，也可以自定義模型并添加到庫中以便后續復用。

　　3.模型編輯：用戶可以對模型進行旋轉、縮放、移動等基本操作，還可以進行更復雜的編輯工作，如修改模型材質、添加紋理等。

　　三、項目管理

　　1.項目創建：用戶可以在該模塊中創建新的弱電工程項目，并導入相關的設計圖紙、技術規范等文件。

　　2.進度管理：項目管理模塊允許用戶設置項目的里程碑、任務分配和截止日期等，以便對項目的進度進行實時監控和管理。

　　3.資源調配：用戶可以根據項目需求，在該模塊中調配人力資源、物資設備等資源，確保項目的順利進行。

　　四、繪圖管理

　　1.二維繪圖：雖然主要關注三維繪圖，但許多三維繪圖軟件也支持二維繪圖功能，以便用戶能夠根據需要生成平面圖、剖面圖等二維圖紙。

　　2.圖紙標注：用戶可以在圖紙上添加文字、尺寸線、箭頭等標注元素，以及注釋說明，以提高圖紙的可讀性和準確性。

　　3.圖紙導出：完成繪圖后，用戶可以將圖紙導出為常見的文件格式(如DWG、PDF等)，以便進行打印、分享或存檔。

　　弱電工程三維繪圖軟件通過布局管理、建模管理、項目管理和繪圖管理等多個模塊的協同工作，為用戶提供了全面的弱電系統設計、施工及維護解決方案。這些模塊不僅提高了設計效率和準確性，還降低了施工難度和成本，為弱電工程行業的發展注入了新的活力。

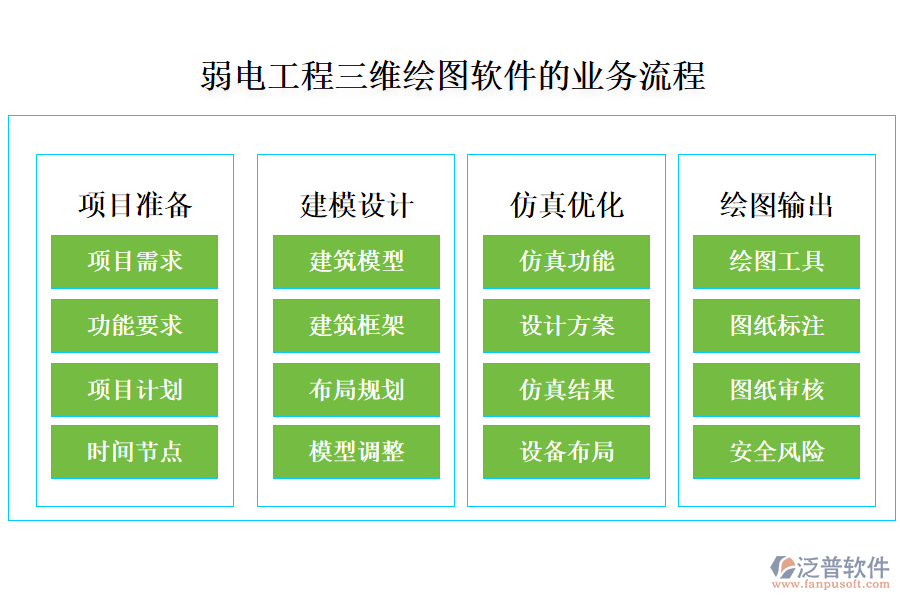

　　♦泛普弱電工程三維繪圖軟件的業務流程

　　一、項目準備

　　1.需求分析：與客戶溝通，明確項目需求，包括弱電系統的功能要求、設計標準、設備選型等。制定項目計劃，確定項目范圍、時間節點、資源分配等。

　　2.數據收集：收集建筑圖紙、設計規范、設備手冊等相關資料。對收集到的數據進行整理和分析，為后續的建模和設計工作做準備。

　　二、建模設計

　　1.布局管理：在三維繪圖軟件中導入建筑模型或創建新的建筑框架。根據項目需求，在三維環境中進行弱電設備的布局規劃，包括設備位置、線路走向等。

　　2.建模管理：使用三維繪圖軟件的建模工具，創建弱電系統中各種設備的三維模型。對模型進行編輯和調整，以符合實際需求和設計標準。將模型放置在布局管理模塊中定義的安裝位置上，構建完整的弱電系統三維模型。

　　3.屬性設定：為模型設置相應的屬性，如設備型號、規格、顏色、材質等。設定模型的物理屬性，如重量、體積等，以便進行后續的仿真和分析。

　　三、仿真優化

　　1.系統仿真：利用三維繪圖軟件的仿真功能，對構建的弱電系統進行仿真運行。檢查系統的功能實現情況，驗證設計方案的合理性和可行性。

　　2.性能優化：根據仿真結果，對設計方案進行調整和優化。改進設備布局、線路走向等，以提高系統的性能和可靠性。

　　四、繪圖輸出

　　1.繪圖管理：使用三維繪圖軟件的繪圖工具，生成弱電系統的二維圖紙和三維視圖。對圖紙進行標注和注釋，包括設備名稱、編號、尺寸線、箭頭等。

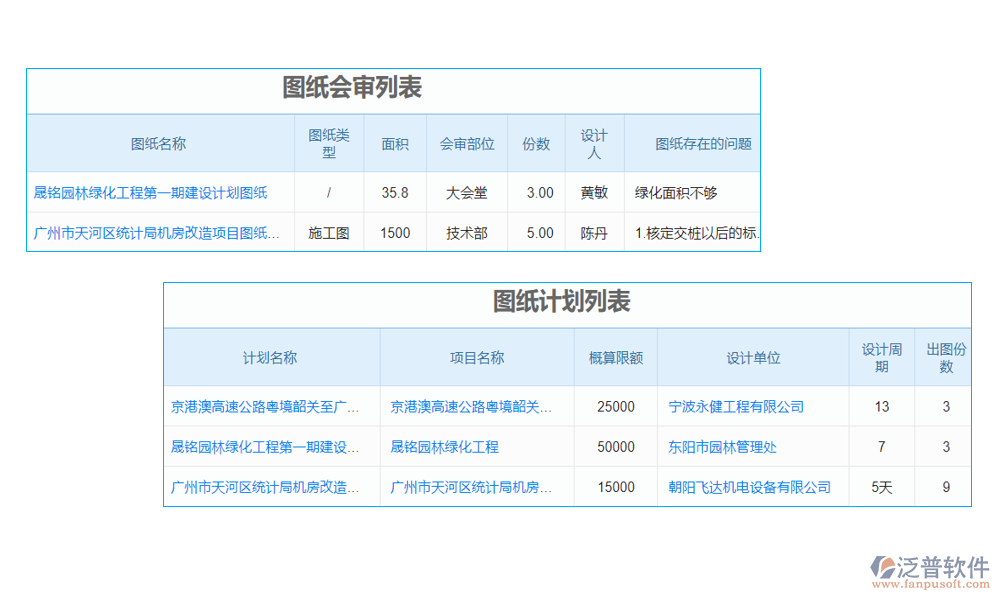

　　2.圖紙審核：組織相關人員進行圖紙審核，確保圖紙的準確性和完整性。根據審核意見對圖紙進行修改和完善。

　　3.圖紙輸出：將圖紙導出為常見的文件格式(如DWG、PDF等)，并進行打印或電子交付給客戶。

　　總結來說，弱電工程三維繪圖軟件的業務流程涵蓋了從項目準備、建模與設計、仿真與優化、繪圖與輸出到后期服務與維護的完整流程。通過這一流程，可以高效地完成弱電系統的三維建模、仿真分析和圖紙繪制工作，為弱電工程的設計、施工和維護提供有力支持。
