煙臺門禁系統

申請免費試用、咨詢電話：400-8352-114

　　泛普軟件低成本不聯網門禁控制器，極高的性價比;

　　有小體積、高性能、操作簡便;

　　直接母卡刷卡授權，用撥碼設置機號;

　　黑名單功能;

　　按鈕、長開、長閉控制;

　　輸出為常開、常閉2種狀態，輸出為干接點開關量信號;

　　可以替換的天線，煙臺門禁系統可以根據安裝需要，選擇不同尺寸的天線；

　　地址使用撥碼開關;

　　撥碼設置開門時間為1秒或者5秒;

　　優秀的讀卡性能，距離可達5-9cm;

　　超強的抗干擾能力，可在金屬板前面安裝;

　　擴展引出控制線;

　　設置刷卡使用次數(6萬次)，也可不設置次數限制;

　　卡有效期(截止日期)功能。

　　管理卡片：數量無限制

　　讀卡距離：5-9cm

　　黑名單數量：680張，可擴展

　　電壓：12V

　　電流：100mA

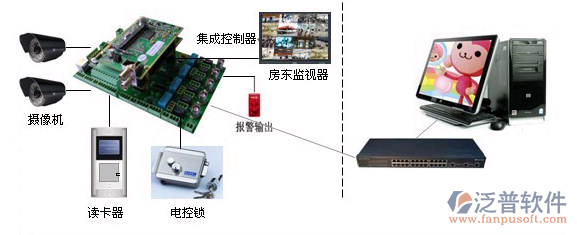

　　二、系統結構

　　本系統使用不聯網授權方式，權限寫入IC卡片，控制器使用IC嵌入式門禁機，不和電腦進行聯網授權;經寫卡器授權后的卡才能刷開對應的門。

　　一個最小的授權系統必須包括一個寫卡器，一個IC嵌入式門禁控制器，若干IC用戶卡。

　　寫卡器：硬件和IC嵌入式門禁控制器一樣，但有不同的功能，發卡器在電腦桌面上通過USB接口連接軟件使用，進行授權發卡等操作。

　　控制器：安裝在門禁位置，需要用母卡授權后才能安裝使用。一個泛普軟件ThinkOne系統最多可以安裝128個不同機碼的控制器，相同機碼的控制器臺數不受限制。

　　2、接線方法：以不聯網授權一體機為例。煙臺門禁嵌入式控制器接線請第二部分參考嵌入式控制器接線圖 引腳標識說明

　　說明：其中出門按鈕、長鎖門、長開門需要和電源GND相接生效。

　　鎖輸出端子由常開、常閉、公共端組成。接線的時候公共端必須接，另外根據接線的設備選擇常開或者常閉。

　　電鎖一般接線方法：

　　電源正極 ——　公共端(COM)

　　鎖正極 ——　常閉NC(常開NO)

　　鎖負極　——　電源負極

　　斷電開鎖：當斷開電源時，鎖打開;陽極鎖、磁力鎖等通電閉合的設備選擇常閉(NC)

　　通電開鎖：當接通電源時，鎖打開;陰極鎖、電控鎖等通電斷開的設備選擇常開(NO)
