 　　一般指在36V安全電壓以下用的通訊、視頻、智能等產品的系統(System)，這類系統(System)統稱弱電系統(System)。

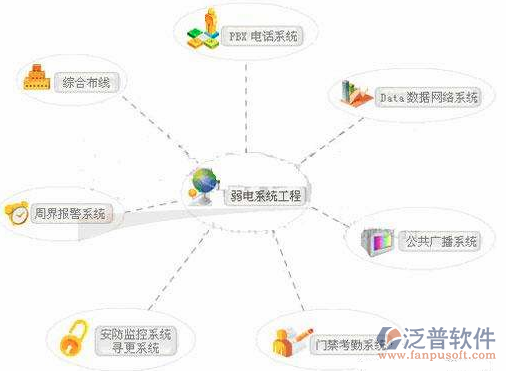

　　包括：建筑設備監控系統、通信網絡系統、計算機網絡系統、結構化綜合布線系統、閉路電視監控及防盜報警系統、衛星電視接收及有線電視系統、公共廣播系統、停車場管理系統、會議系統、大屏幕顯示系統及觸摸式多媒體信息查詢系統等其它系統。

　　智能化弱電系統的主要內容。

　　1、建筑設備監控系統

　　該子系統是十分重要的，占全部智能化子系統設計的三分之一工作量，還要與水、電、暖等設備專業密切配合。其主要描述內容有：設計原則;本工程建筑機電設備設置情況，如冷暖空調機組;熱源鍋爐(熱水器);油系統;通風設備;變配電設備;給排水設備;照明設備，包括公共照明、室外照明、泛光照明等;電梯、自動扶梯等;各機電設備的控制要求;

　　2、通信網絡系統

　　主要內容有語音信息點設置原則;各樓層不同功能用房的信息點設置一覽表(可與計算機信息點同表);機房設置;機房設備選擇虛擬交換機、程控交換機等;接入網。如果不與計算機網絡系統同走綜合布線系統，則要敘述垂直管線采用通信電纜，水平布線采用四芯通信線等，每樓層設置電話分線箱;管線敷設方式，垂直管線走弱電豎井，水平管線走吊頂。部分工程還有無線通信系統等。

　　3、計算機網絡系統

　　主要內容有計算機信息點設置原則;各樓層不同功能用房的信息點設置一覽表(可與語音信息點同表);機房設置;計算機網絡中心機房主網絡交換機和樓層網絡交換機設置;系統廠商、品牌及系統情況、產品性能的簡單介紹。部分政府辦公大樓要組建外網、內網，有的業務部門要組建小型局域網。

　　4、結構化綜合布線系統

　　從嚴格意義上講，弱電智能化系統并非智能化子系統，而僅是通信網絡系統和計算機網絡系統的物理支撐。本文為了便于說明也將其列為一個子系統。有的方案設計將該系統取代通信網絡系統和計算機網絡系統，本人認為不妥。在目前的高層建筑中，特別是辦公樓，布線系統是十分重要的。一般按工作區、水平布線、垂直布線、樓層設備間、中心機房等幾部分組成，有的工程還有各建筑單體之間的建筑群子系統。目前常用超5類布線，采用超5類的線纜和信息插座，部分工程采用6類線纜和模塊呈上升趨勢。垂直干線采用光纖，進戶線一般采用6芯單模光纖。常見1000M到建筑單體，100M到樓層或桌面。

　　5、閉路電視監控及防盜報警系統

　　這是屬于安全防范體系的二個互相關聯的子系統，需列出本工程監控點、防盜點的設置一覽表，還要介紹選用主要設備的廠商、品牌、功能。目前監控一般采用硬盤錄像技術。部分工程要求監控?cái)z像與燈光照明聯動。

　　6、衛星電視接收及有線電視系統

　　該系統一般采用860MHZ雙向鄰頻傳輸系統。對于住宅一般采用集中式分配分支器系統，原串接分支方式基本不用。

　　7、公共廣播系統

　　一般該系統與消防緊急廣播系統兼容，要說明與消防緊急系統的切換方式。揚聲器設置如不完全相同則要作補充，部分場所要增設音量調節開關。

　　8、停車場管理系統

　　大型公共建筑設置地下層停車場的建筑工程需要設置該系統。在汽車通道出入口設置管理室，安裝系統主機

　　9、會議系統

　　一般辦公樓具有各種規模、各種用途的會議室、報告廳均需設置該系統。由于建設單位要求檔次不同，投資不同，選用會議系統內容也不同。主要有會議擴聲、投影、攝象系統，會議視頻系統，還有會議表決系統、發言系統及多語種同聲傳譯系統等。

　　10、大屏幕顯示系統及觸摸式多媒體信息查詢系統

　　公建項目的辦公、商場等一般設置上述二系統，該系統設置于門廳、大堂等公共場所，對公眾起廣告、引導功能。大屏幕顯示裝置附近需設置小控制室，留足電源功率，一般1平方米面積1KW左右。

　　11、其它系統

　　根據不同建筑物，尚有綜合樓宇對講系統，電子巡更系統，一卡通門禁、考勤、消費系統等。如有商場，則還有POS系統。
