數據庫存儲系統

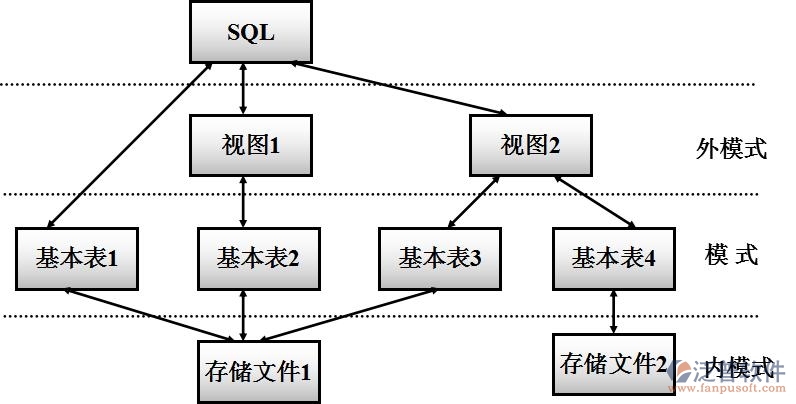

　　數據庫的存儲結構是這個模式的，即記錄是按照行存儲的，但是數據庫的讀取不是以行為單位，否則一次讀取只能處理一行，效率很低。因此數據庫，無論是讀一行，還是讀取多行，都是將這些行所在的頁進行加載。數據管理存儲空間的基本單位是頁(Page)

　　頁可以存儲多個行記錄(Row) ，先是表空間(Tablespace)，表空間包含段(segement),還存在區(Extent)。


　　這里泛普給您詳細介紹數據庫整體的存儲結構：

　　1、段(Segment)

　　段里面有多個區，區在文件系統是一個連續的分片空間，不過在段中不要求區與區之間是分配單位，不同類型的數據庫對象以不同的段形式存在。當我們創建數據表，索引的時候，就會創建對應的段，比如建表的時候，會自動創建表段，創建表索引的時候，會創建一個索引段。

　　2、區(Extent)

　　區是一個比頁高一個級別的存儲結構，一個區一般有64個里連續的頁，InnoDB 頁的默認大小是 16K, 索引一個區的大小是 64*16 = 1MB

　　3、表空間(Tablespace )

　　表空間是一個邏輯容器，表空間存儲的對象是段，在一個表空間中可以有多個段，一個段只能屬于一個表空間，數據庫可以有多個表空間，表空間從管理上劃分為系統表空間、用戶表空間、撤銷表空間、臨時表空間。

　　4、oracle 中使用塊代表頁

　　數據庫 IO 最小單位是頁，與數據庫相關的內容會存在頁結構中，數據頁包括7個部分，分別是文件頭(File Header)，頁頭(Page Header),最大最小記錄(Inflimum+siprenum)、用戶記錄(User Records)、空閑空間(Free Space)，頁目錄(Page Directory)和文件尾(File Tailer)。

　　5、頁的存儲結構

　　頁主要分成3部分：頭尾節點部分。數據記錄部分，索引部分。

　　數據頁有兩個字段，分別是文件頭FIL_PAGE_PREV 和文件尾 FIL_PAGE_NEXT, 主要作用是指針，分別指向上一個數據和下一個數據，連接起來相當于一個雙向鏈表。

　　第二部分是記錄部分，最大最小記錄和用戶記錄部分占了頁結構的主要空間。當新記錄插入的時候，會從空想空間分配用于存儲新記錄。

　　第三部分是索引部分, 這部分是頁目錄，起到了記錄索引的作用。
