erp系統軟件設計

申請免費試用、咨詢電話：400-8352-114

 　　軟件架構邏輯

　　框架從層次結構上分主要分為：表示層、服務層、業務層、數據層

　　◆表示層

　　表示層由UI(User Interface)和UI控制邏輯組成。

　　c/s選用wpf+智能客戶端,b/s選用asp.net mvc

　　WPF的出現解決了三個問題:

　　(1) 更快速的去開發更豐富的用戶體驗:使用WPF,可以在更加快速的時間內開發出來更加豐富的界面,滿足用戶的需求。WPF 借助 XAML 來利用標記而不是編程語言(如 C#)來構造精美逼真的用戶界面 (UI), 只要稍微具備一些HTML基礎知識，就可以快速地掌握XAML中的大部分內容。

　　(2) 消除用戶界面差異:wpf可以以IE為宿主的?；騍ilverlight

　　(3) 軟件開發團隊的協作問題: 在軟件團隊中,我們比較熟悉Developer、DBA、Tester、IT Pro、Architect等。Designer可能往往被我們忽視,但實際上,Designer的工作成果才是與客戶距離最近的。而且Designer與Developer如何配合工作,是很多團隊所頭疼的,而WPF正可以解決此問題。

　　智能客戶端的優勢

　　1)充分利用終端設備的優勢

　　2)能夠調用wcf

　　3)支持在線和離線兩種狀態

　　4)能夠如同Web應用程序一般簡單方便的部署

　　asp.net mvc內置AJAX支持。

　　本身含的MVC(模型-視圖-控制器)和本系統MVVM(Model-View-ViewModel)就是雙胞胎，在demo里已經有很好的集成

　　*注：因xaml和html是標記語言，此層大部分可用代碼生成器生成。

　　◆服務層

　　采用微軟的WCF，Windows Communication Foundation (WCF)是Microsoft為構建面向服務的應用提供的分布式通信編程框架平臺，是.NET Framework 3.5的重要組成部分。使用該框架，開發人員可以構建跨平臺、安全、可靠和支持事務處理的企業級互聯應用解決方案。WCF從一開始就是工程化的，能夠簡化應用程序的開發與部署，降低開發成本。用于構建面向服務的應用程序，不管這些程序是獨立的桌面應用程序，還是Web應用程序和服務，還是高端的企業應用程序。

　　◆邏輯、業務層

　　業務層封裝了實際業務邏輯，包含數據驗證，事物處理，權限處理等業務相關操作，是整個應用系統的核心。因此設計一個能夠真實反映實際需要的業務層是非常必要的，我們將實際業務具體分為業務數據與業務操作兩部分。

　　l 業務數據

　　Domain Model則是根據實際業務按照現實方式用OO思想建模，這樣很適合業務復雜的系統。通常采用自定義數據實體(Custom Data Entity)方式表達。自定義數據實體，有著良好的性能，編譯時的類型檢查，數據表現方式非常直觀符合實際業務的操作方式等優點，但需要自己定義維護類，在分布式環境下需要自己編寫序列化方法。

　　此階段負責數據交換(傳輸)的業務實體被稱之為DTO(Data Transfer Object)。

　　DTO要能夠支持：數據綁定、數據驗證、歷史記錄、級聯觸發、合并集合、序列化與反序列化，要實現一個大的遞歸，從其中的任何一個對象開始，能夠找出整個傳遞的所有數據。

　　(1)、數據的綁定支持。要實現IEditableObject接口，對于狀態的變化要實現INotifyPropertyChanged接口，這樣才能夠?qū)崿F(xiàn)數據的觸發，這樣就要實現一個對象能夠找到其所有的集合，一個集合要能夠其所有的對象，這樣一樣，就必須實現從對象、集合、對象的遞歸，再深入一點，就實現了數據的級聯觸發，實現了雙向數據觸發、綁定。數據源的每個屬性變更，要能夠在界面上反映出來，綁定界面的改變，能夠記錄到后臺的數據源，并且要能夠支持回滾。對于容納這些數據的ObservableCollection集合也支持綁定處理。

　　(2)、數據驗證。實現IDataErrorInfo接口

　　(3) 對于歷史記錄。當實現IEditableObject這個接口，則必然實現了歷史記錄。能夠找到集合的所有更改的記錄，包括刪除的記錄。對于單個對象而言是能夠得到歷史記錄和當前數據，對于集合而言，則能夠找出差異集，同時，集合也要具備集合回滾的功能。

　　(4) 級聯觸發，則是在實現數據綁定的基礎上的，對于常見的主從結構，當從對象的一個屬性改變了，要能夠自動通知其所在的集合、集合再通知所在的對象數據改變了，如果是多層結構，則能夠自動的從最底層開始一路通知到頂層。

　　(5)合并集合、集合的處理。集合的處理與數據綁定是直接相當?shù)?。?shù)據源找出差異集之后，要對差異集進行處理，處理完之后，要對原始集合進行更進一步的處理，要把兩個集合進行合并處理，主要是為了同步引用。

　　(6)同時，另外要實現的就是Data與SDO之間的轉換以及其他格式的數據與SDO、Data數據之間的數據轉換，比如Binary/Xml/Text/Key/文件/等，最基本的是SDO與Data之間的轉換，這些轉換根據需要，有時候是單向的，有時候是雙向的，根據業務需求而定。

　　(7)序列化與反序列化，主要是涉及到Binary和XML序列化。

　　l 業務操作

　　業務操作負責對業務數據進行各種業務相關的處理，例如驗證，流向，整合，事物，權限等，但它不負責有關對數據源的操作。

　　采用整合業務數據與業務方式來操作，將業務數據與相關的業務操作封裝在一起稱為業務實體，業務實體作為統一的業務層為表示層提供服務，同時也負責作為DTO在各個層次間傳輸，這樣完整的Domain Model設計方式，每個業務實體都可以做為一個單獨組件形式存在，對于組件化復用有著莫大的好處。

　　◆數據層

　　數據層的宗旨就是為數據源提供一個可供外界訪問的接口，我們應該選用一種能夠提供數據源無關的抽象數據訪問接口并通過在其下掛接各種不同的DataProviador來訪問數據源的數據層組件，這樣做便于移植到不同的數據源上。

　　從紛繁蕪雜的關系數據模型中抽象出概念模型。這樣開發人員可以只需著眼概念模型，而不必要去關心紛繁蕪雜的關系數據模型，從而提高開發效率。那么如何能夠做到這一點?

　　答案就是：Linq 和 ADO.NET Entity Framework

　　l LINQ幾乎支持你所期望的所有數據源：數據對象、SQL Server數據庫、XML和數據集，當然也支持ADO.NET Entity(LINQ to Entities),LINQ有如下優勢：

　　1、 無需復雜學習過程即可上手

　　下面我給出一個簡單的C#示例。

　　String[] QueryString =

　　{ "One", "Two", "Three", "Four", "Five" };

　　要想查找其中長度大于3的字符串，你可以使用以下查詢語句：

　　var ThisQuery =

　　from StringValue

　　in QueryString

　　where StringValue.Length > 3

　　select StringValue;

　　2、 編寫更少代碼即可創建完整應用。

　　3、 更快開發錯誤更少的應用程序。

　　4、 無需求助奇怪的編程技巧就可合并數據源。

　　5、 讓新開發者開發效率更高。

　　l ADO.NET Entity Framework包括

　　1. 實體數據模型(Entity Data Model),開發人員通過EDM抽象出非常合適的模型。

　　2. 非常強大的client-view/mappping引擎，用于映射數據關系

　　3. Entity SQL語言和LINQ查詢對EDM schemas的全面支持

　　4. ojbect services layer供您選擇以何種方式去處理查詢結果。比如(行，列或作為對象)。

　　5. 提供一個開放的模型使ADO.NET Entity Framework可以處理其他的數據存儲。

　　6. Entity Framework 實現了樂觀的并發模式(Optimistic Concurrency Model)

　　7. 事務處理

　　三、具體功能簡述

　　3.1工作流解決方案

　　工作流引擎：該部分為工作流模型的核心部分，用于生成、管理、角度和監控工作流的各個活動執行情況，并實現相應的人機交互。由于采用XPDL等語言定義的工作流文件記載了相應的業務邏輯，隱藏工作流引擎通過解析該文件來了解業務流轉的邏輯。然后依據某種運行模式按照解析出來的業務邏輯進行驅動，最終實現業務流程的流轉。

　　工作流定義接口：通過該接口可以進行工作流程的分析、建模、描述和歸檔等工作，并將設計完畢的業務流程生成工作流引擎能夠識別的語言。

　　工作流客戶接口：處理工作流運行過程中需要人為參與的操作。

　　工作流調用應用程序接口：工作流引擎調用外部應用程序的規范。

　　工作流引擎協作接口：不同工作流引擎之間的協作。

　　工作流管理監控接口：監控和管理工作流所有實例狀態。

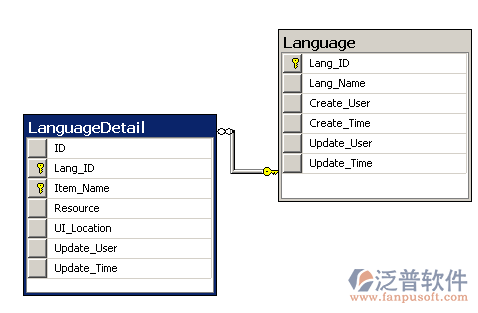

　　3.2多語言&用戶自定義標簽方案

　　數據庫結構

　　3.3消息發布/訂閱系統方案

　　使用WCF創建發布/訂閱系統有多種不同的方式，

　　(1)使用回調契約的發布/訂閱系統

　　(2)使用MSMQ實際通用組播的發布/訂閱系統

　　(3)使用流的發布/訂閱系統

　　方法1,2適合通知數據量較大并且發布頻率比較低的應用場景。

　　當通知的數據量較小而且發布頻率又較高時，應該使用方法3。

　　3.4報表&打印方案

　　四、系統平臺&支撐組件

　　l Wpf (UI)

　　l Asp.net mvc(UI)

　　l ClickOnce(智能客戶端?？勺詣?dòng)升級，離線操作)

　　l Linq(借助于LINQ技術，我們可以使用一種類似SQL的語法來查詢?nèi)魏涡问降臄?shù)據,普通開發人員不必學習MsSql, mysql, orcale, access等數據庫語法，節省開發時間)

　　l ADO.NET Entity(讓應用程序可以用完全對象化的方法連接與訪問數據庫, 修改Provider就可遷移到不同的數據庫)

　　l IIS6或以上

　　l Windows server 2003或以上

　　l WCF(服務層)

　　l Unity(是微軟模式與實踐團隊開發的一個輕量級、可擴展的依賴注入&反轉控制容器)

　　l SQL Server Compact Edition(用作智能客戶端離線操作)

　　l WF(Microsoft Windows Workflow Foundation是一個可擴展框架，用于在 Windows 平臺上開發工作流解決方案)

　　五、系統網絡結構
