erp系統分析設計

申請免費試用、咨詢電話：400-8352-114

　　一、數據流圖 　

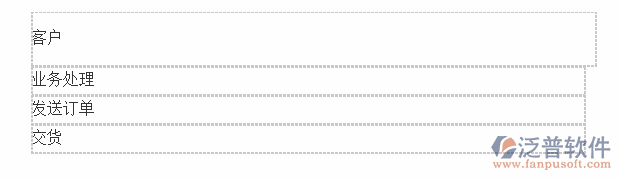

　    第零層：


　　第一層：

　　業務處理流程：


　　備注：1、4至2的產品入庫中，包含合格產品和不合格產品。

　　           2、6至7發放工資及獎懲，直接面向員工，不經過人力資源部門發放。

　　第二層：

                 1、生產制造管理系統流程


　　主輸入：客戶訂單、物料需求回饋單;

　　主輸出：物料需求單、成品單;

　　數據處理說明：

　　 a、物料需求計劃，根據客戶發來的訂單，做出所需的物料清單，并交至倉庫系統取料;

　　 b、生產計劃：當物料滿足一定的生產量時，制定相應的生產計劃;

　　 c、生產指令，按照生產計劃產出成品并交至質檢系統;

　　單據信息：

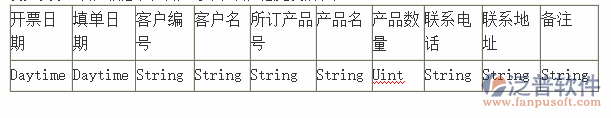

　　a、客戶訂單：客戶編號，客戶名，所需產品代號，產品名，需求數量，客戶聯系電話，聯系地址，備注。

　　b、物料需求單：調用物料單。

　　c、物料需求回饋單：(可完成一定產量的現有物料清單)

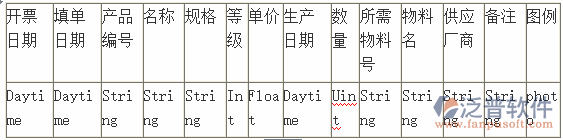

　　d、產品單：編號，名稱，規格，等級，生產日期，單價，數量，所需物料號，物料名，生產廠商，備注(，圖例)。

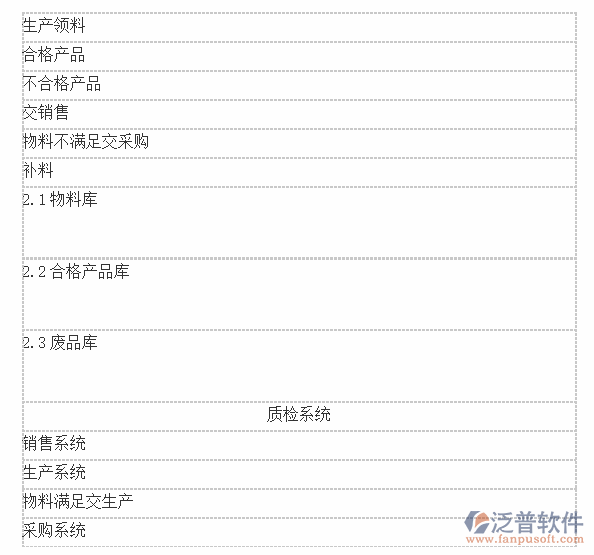

　　2、倉庫管理系統流程：


　　主輸入：

　　>>合格的產品清單;

　　>>不合格的產品清單;

　　>>物料需求單;

　　>>由采購系統發來的補料單;

　　主輸出：

　　>>物料需求回饋單;

　　>>成品出庫單;

　　>>廢品入庫單;

　　數據處理說明：

　　>>物料庫產生物料需求回饋單時，當物料不滿足時，將缺料單發至采購系統;

　　>>合格產品庫，記錄生產系統產出的合格產品，以及交至銷售系統售出的產品單;

　　>>廢品庫，記錄生產系統產出的不合格產品情況;

　　單據信息：

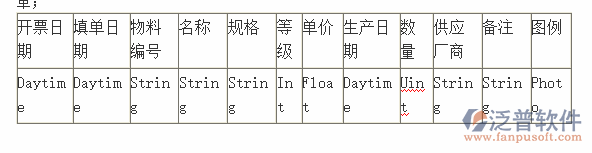

　　>>物料單：編號，名稱，規格，等級，生產日期，單價，數量，生產廠商，備注(，圖例)。

　　>>產品單：已編輯。

　　>>廢品單：調用產品單+廢品指標。

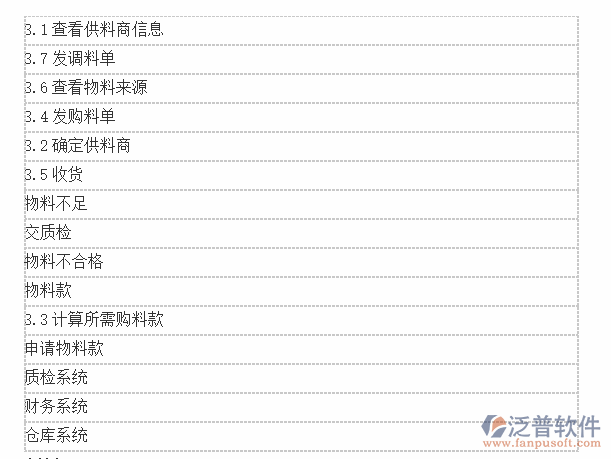

　　主輸入：

　　>>缺料單;

　　>>物料款;

　　>>不合格的物料清單;

　　主輸出：

　　>>購料單;

　　>>調料單;

　　主要數據處理說明：

　　>>查看供料商信息，查閱企業的物料供應商伙伴;

　　>>確定供料商，選擇與所缺物料相對應的供料商;

　　>>查看物料來源，即尋找提供本批物料的供應商;

　　單據信息：

　　>>缺料單：調用物料單。

　　>>不合格物料單：調用物料單+(備注中添加)不合格原因。

　　>>購料單：調用物料單。

　　>>調料單：調用不合格物料單。

　　>>供應商清單：供應商編號，商戶名稱，可供應物料號，物料名，物料等級，單價，聯系電話，聯系地址。

　　4.質檢系統流程：


　　主輸入：

　　>>采購的物料單;

　　>>產出的成品;

　　>>客戶對產品質量提出的意見反饋表;

　　主輸出：

　　>>合格物料清單;

　　>>不合格物料清單

　　>>產品的質量檢驗清單;

　　數據處理說明：

　　>>物料質量檢驗，對采購來的物料進行質量檢測，合格物料入物料庫，不合格物料單發回采購系統;

　　>>產品質量檢驗，對生產系統產出的成品進行質量檢驗，產生產品質量檢驗清單，并將產品交倉庫管理系統;

　　>>產生新質量標準，接收客戶對本企業的產品在使用的質量等方面提出的意見與建議，根據反饋的產品質量問題，分級別的修改(或不修改)質量標準。

　　單據信息：

　　>>物料單：已編輯。

　　>>產品質量清單：調用產品單(依等級判斷是否合格)。

　　>>意見反饋表：調用產品單+(在備注中輸入)意見。

　　5.銷售系統流程


　　主輸入：

　　>>所需售出的合格產品單據;

　　主輸出：

　　>>是否結單;

　　>>銷售憑證及得到貨款;

　　>>所參與的銷售人員名單以及其完成的銷售額;

　　數據處理說明：

　　>>出售，根據客戶訂單，從合格產品庫中領出產品交予客戶，將完成的客戶訂單信息加載至客戶信息表，將貨款及出售憑證交財務管理系統，將所參與本次銷售的人員名單以及其完成的銷售額交人力資源管理系統;

　　單據信息：

　　>>銷售單：銷售產品號，產品名，單價，數量，總價，客戶號，客戶名，銷售日期。

　　>>銷售人員業績單：完成銷售項目號，項目名，銷售額(添加至人事檔案中的業績屬性)。

　　>>客戶信息表：客戶編號，客戶名，完成交易產品號，產品名，產品數量，聯系電話，聯系地址，備注。

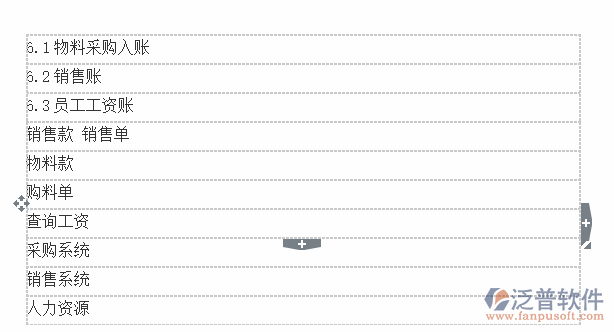

　　6.財務管理系統流程：


　　主輸入：

　　>>購料單;

　　>>銷售款及銷售單;

　　主輸出：

　　>>物料款;

　　>>工資單(工資發放情況);

　　數據處理說明：

　　>>物料采購入賬，記錄采購物料信息;

　　>>銷售入賬，記錄銷售信息;

　　>>員工工資入賬，記錄發給員工的工資信息(包括獎勵);

　　單據信息：

　　>>物料采購帳：物料單組合。

　　>>銷售賬：銷售單組合。

　　>>工資帳：員工編號，姓名，稅前薪水，稅后薪水，是否已發放。

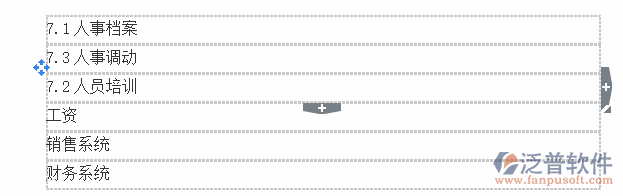

　　7.人力資源管理系統流程：


　　主輸入：

　　>>企業全體員工信息;

　　>>銷售人員的工作業績;

　　>>人員培訓表;

　　>>人事調動表

　　主輸出：

　　>>人事檔案;

　　數據處理說明：

　　>>人事檔案，記錄全體員工基本信息;

　　>>人員培訓，對員工進行相應工種的技術培訓，并將培訓信息交人事檔案記錄;

　　>>人事調動，安排合適人選至合適職位，并將調動信息交人事檔案記錄;

　　單據信息：

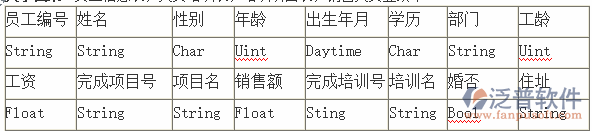

　　>>員工信息表：員工編號，姓名，性別，出生年月，年齡，學歷，部門，工齡，工資，完成銷售項目號，項目名，銷售額，培訓項目編號歷史，培訓項目名歷史，婚否，住址。

　　>>人員培訓表：組合人事檔案與培訓項目表(將工齡，工資，業績)。

　　>>培訓項目表：培訓項目編號，培訓項目名，部門，所需培訓時間。

　　8.基礎信息系統:

　　注：整合(除財務管理系統外)各個子系統中產生的單據、列表至物料檔案、商品檔案、客戶檔案、供應商檔案、倉庫檔案以及人事檔案。

　　物料檔案：物料單，物料需求單，物料需求回饋單，缺料單，購料單，調料單，不合格物料單;


　　產品檔案：產品單，廢品單，產品質量清單;


　　客戶檔案：客戶信息表，客戶訂單，客戶意見反饋表;


　　供應商檔案：供應商清單;


　　倉庫檔案：物料單，產品單，廢品單;


　　9.系統管理:

　　用戶權限管理：

　　由管理員登陸，設置各用戶對各子系統的使用權限。


　　二、性能需求

　　1. 開單日期，填單日期，生產日期精確到日;

　　2. 單價，貨款，工資數據精確到小數點后兩位;

　　3. 物料編號，產品編號，員工編號，客戶編號，供應商編號，培訓項目編號長度為6;

　　4. 物料等級，產品等級等級劃分為1-3，一級等級最高，二級為一般，三級為不合格;

　　5. 聯系電話數據長度為12，不夠十二位時在最前面補0;



　　6. 登錄名，密碼 長度為6-16;
