設計交底和圖紙會審的區別與聯系

申請免費試用、咨詢電話：400-8352-114

 　　設計交底和圖紙會審的目的是使參與工程的各方了解工程的指導思想、建筑構思和要求、采用的設計規范、確定的抗震設防烈度、防火等級、基礎、結構、內外裝飾和機電設備設計。主要建筑材料、構配件和設備的要求，采用的新技術、新工藝、新材料和新設備的要求，施工中應特別注意的事項，掌握工程關鍵部位的技術要求，確保工程質量。

　　一、設計交底和圖紙會審的原則

　　設計交底的目的是說明設計意圖，解釋設計文件，明確設計要求。圖紙會審的目的是找出技術問題，制定解決方案，找出圖紙存在的問題，減少圖紙錯誤，消除隱患。


　　1、設計單位應交付完整的工程圖紙

　　如今很多工程都已經開始動工了，工程圖紙卻還不完全，圖紙會審不能遺漏，在所有成套圖紙到齊后統一交底會審。

　　2、主管該項目的技術人員自審

　　在設計交底與圖紙會審之前，主管該項目的有關技術人員看圖自審，進行必須的審查和計算工作。

　　3、交審的圖紙必須經過建設工程單位證實

　　設計單位必須派該項目主要負責人參加，進行設計交底的圖紙會審必須經建設工程單位證實，否則不得交付給工程。

　　二、設計交底、圖紙會審階段的主要任務

　　設計交底和圖紙會審對施工能否順利進行及工程質量影響很大，設計交底和圖紙會審的作用及如何開展這項工作是需要注意的。

　　1、工作內容

　　技術部牽頭組織工程管理部、預算部、安全部、材料部、駐場管理單位進行設計交底和圖紙會審。邀請建設單位、設計單位、監理單位、勘察單位現場進行圖紙技術方面交底工作。

　　2、工作目標

　　在施工作業前做好設計交底和圖紙會審工作，提前明晰圖紙中不明之處;進行書面交底，并形成交底記錄。主要是標前現場調查情況，投標過程情況、不平衡報價實施情況、后期變更索賠方向、相關資源情況等，同時移交招投標文件及其它相關資料?，F(xiàn)場簽訂圖紙會審記錄。明確參建各方工作責任，溝通協調建設單位做好施工現場三通一平工作。

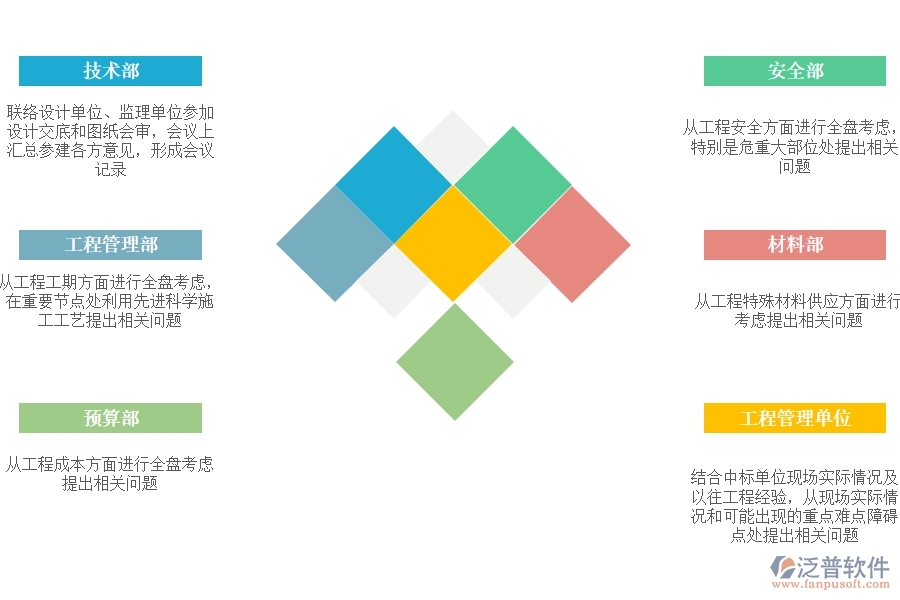

　　3、各部門職責

　　(1)技術部：聯絡設計單位、監理單位參加設計交底和圖紙會審，會議上匯總參建各方意見，形成會議記錄。從工程質量方面進行全盤考慮提出相關問題。

　　(2)工程管理部：從工程工期方面進行全盤考慮，在重要節點處利用先進科學施工工藝提出相關問題。

　　(3)預算部：從工程成本方面進行全盤考慮提出相關問題。

　　(4)安全部：從工程安全方面進行全盤考慮，特別是危重大部位處提出相關問題。

　　(5)材料部：從工程特殊材料供應方面進行考慮提出相關問題。

　　(6)工程管理單位(分公司)：結合中標單位現場實際情況及以往工程經驗，從現場實際情況和可能出現的重點難點障礙點處提出相關問題。

設計 交底、圖紙會審.jpg

　　為了減少圖紙中的錯漏和矛盾，在施工前消除圖紙中的質量隱患和問題，使設計和施工圖紙更加符合施工現場的具體要求，避免返工和浪費，在施工圖紙技術交底的同時，需要監理部門、設計單位、建設單位、施工單位等相關單位在自審的基礎上對設計圖紙進行審核。
