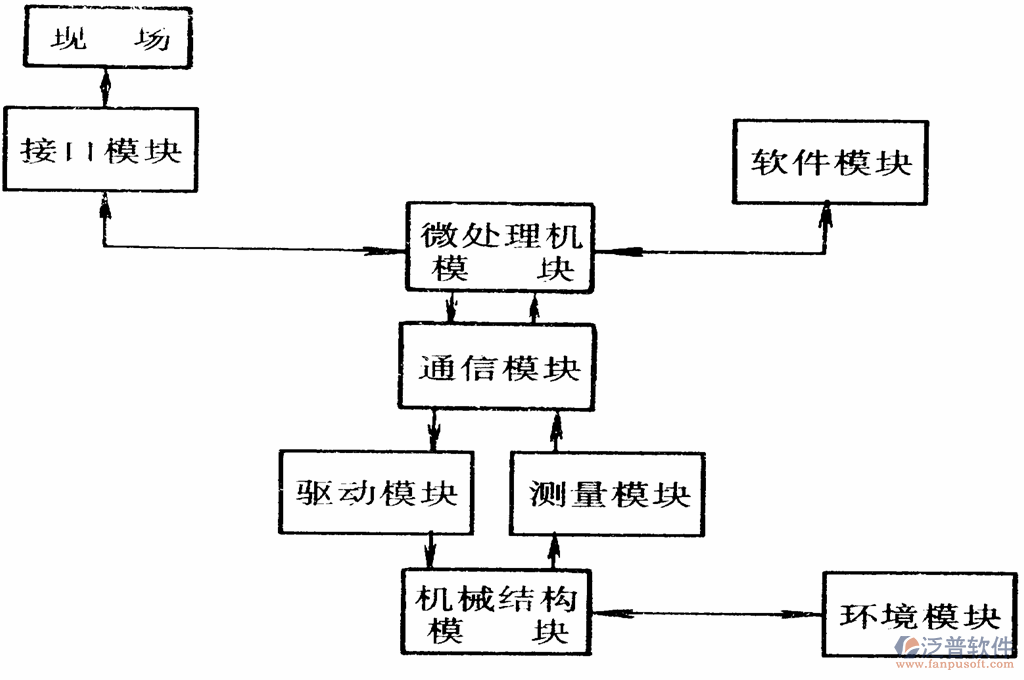

 　　工程機械設備管理系統具有如下的功能模塊：

 　　一、環境模塊

　　環境模塊涉及系統工作的一些外部參數，如溫度、濕度、振動、沖擊以及負載因素等。這些參數將影響整個系統的工作性能。它們?cè)谙到y(tǒng)設計中構成了一系列的參數邊界。系統必須在這些參數邊界范圍內生存和工作。任何一臺儀器設備，在恒溫下工作和在車間.工作以及野外工作，其環境條件顯然存在著巨大的差別，因而對設計的技術要求也是極不相同的。所以，對環境模塊的各種參數要求，必須強調實際應用標準和規范，例如，例行試驗條件等。

　　二、機械結構模塊

　　1、機械結構模塊代表工程機械遠程管理系統的機械結構零部件的物理實現。它主要涉及材料性能、結構特性、形狀、體積及重量等參數。機械結構模塊的輸入由驅動模塊和環境模塊定義的條件一起提供的運動一機械結構模塊的輸出由測量模塊接收，并轉換為相對應的電信號。由于機械結構模塊涉及系統的外貌，它還必須包括美學元件，應具有美觀的造型。

　　2、機械結構模塊在機電一體化系統中有著特殊的作用和功能，例如，改變速度、遠距離動作、力的放大和反饋、速度和力的參數調節、同步傳動和傳送物料等。在設計中，必須考慮精度、慣量、阻尼、摩擦、間隙等參數要求，符合靜平衡、動能最小等設計原則。

　　三、測量模塊

　　1、測量模塊涉及采集有關系統狀態和行為的信息，由傳感器、調理電路、變換電路等組成。輸入?yún)?shù)是確定機械結構模塊性能的物理變量，例如，強度、壓力、位移、速度、力(力矩)以及變形等。輸出參數是被測量的特征值，如電壓、電流、相位、頻率等。

　　2、對測量模塊的設計要求，就是不失真地反映被測物理變量的時間變化曲線。這里，包含了分辨率、精度、線性范圍、動態響應等一系列技術指標。

　　四、驅動模塊

　　1、驅動模塊通常由伺服放大器、執行機構、傳動裝置(減速器)、內反饋回路以及功率源等組成。在許多情況下，驅動模塊本身就是一個伺服傳動系統。驅動模塊在系統中的作用是改變系統的運行狀態，產生所希望的運動輸出。它的輸入條件由處理器的輸出指令設定，指令由所要求的運動形式定義。

　　2、驅動模塊的設計參數包括運動形式(直線運動、旋轉運動、往復運動等)、運動變量(預定速度、最大加速度等)、額定力矩、電源功率、效率等。

　　五、通信模塊

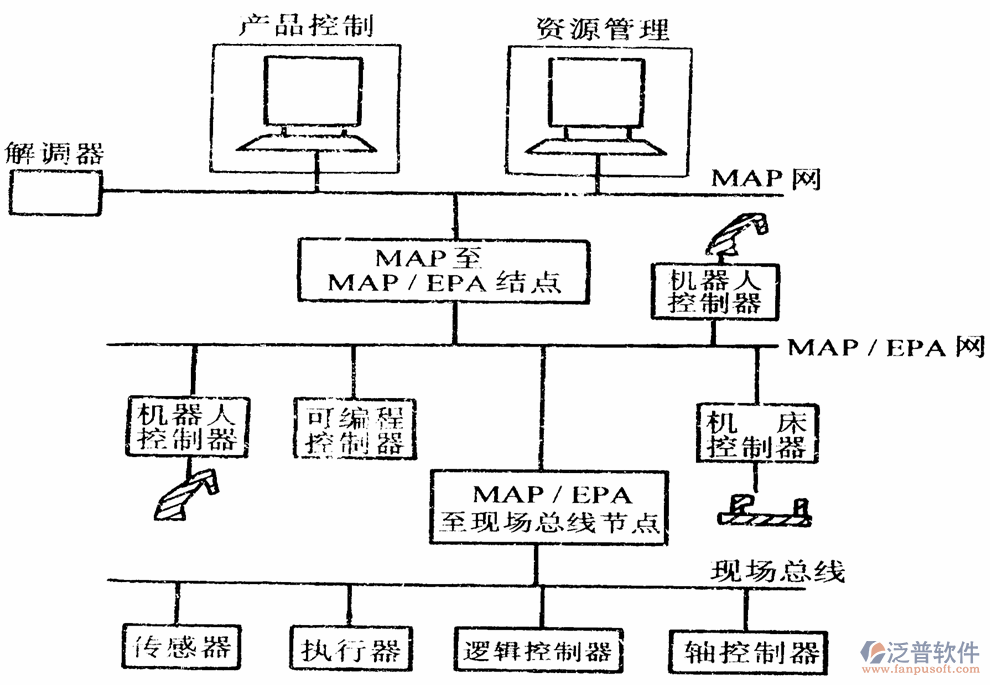

　　通信模塊用作工程機械系統內部各模塊之間的信息傳輸。輸入和輸出條件與被傳輸?shù)男畔⑻匦?、信息傳輸距離以及工作環境有關。遠距離傳輸多數采用光纜。在車間環境下工作，為防止電噪聲干擾，紅外通信用得比較普遍。

　　六、微處理機模塊

　　1、微處理機模塊在系統中負責處理由測量模塊和接口模塊提供的信息。輸入?yún)?shù)包括被測量的反饋量和與系統運行有關的設定參數，如行程、工作速度等。微處理機模塊的輸出，一部分是決定驅動模塊的工作狀態，另一部分是供給接口模塊的信息，反映系統當前的工作狀態。

　　2、對微處理機模塊的設計要求取決于原始的系統功能，例如，控制機器人手臂、監控機器性能等。由控制和監控的具體功能所要求的傳感器和執行器，可以決定微處理機的輸入/輸出數目和形式。根據將要實現的功能的數量和復雜程度，可以決定合適的中央處理器(CPU)以及存儲器的容量和速度。

　　七、軟件模塊

　　1、軟件模塊包括系統的操作指令和預先定義的各種算法，負責控制微處理機模塊工作。軟件模塊的特性和形式與所選用的微處理機模塊密切相關。軟件模塊的質量對機電一體化系統的柔性和智能化有著巨大的影響。

　　2、軟件編程有匯編語言和高級語言，或者兩種語言的混合編程。一般輸入/輸出接口的子程序采用匯編語言，運行速度較快。系統軟件可以采用高級語言編程，以縮短開發周期。

　　八、接口模塊

　　接口模塊在系統內主要用于各級之間的信息傳遞。在最高級，必要的人機接口用來傳遞用戶信息。在設備層，輸入/輸出接口用來傳遞傳感器和執行器的信息輸入/輸出接口的形式與所傳遞的信息特性有關。例如，模擬量用ADC和DAC，邏輯電平用并行I/O口，計數量用可編程計數器等。
